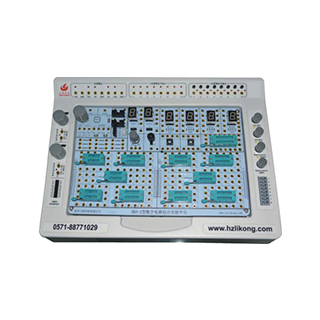

HKD-2D型虚实一体数字电子技术实验平台
产品型号：HKD-2D
“HKD-2D型虚实一体数字电子技术实验平台”是结合当前电子技术实验发展趋势，针对铝合金实验箱维修难、容易坏、工艺一般的特点，研发的新型电子技术实验箱，可以完成虚拟电子技术仿真、虚拟仪器使用等现在电子技术发展的要求，全模块化设计、同时全新设计了稳压电源，全部数字化设计，大幅度提高了可靠性及使用效率。
实验平台由全模具设计，外观精美，采用优质PVC及乳白色工程塑料一次成型。留有电源接口、虚拟示波器、虚拟信号源接口，I/O接口等常用接口，每个箱子能同时放下4种模块（平台尺寸：350x260x60mm）。模块采用2mm厚印制线路板制成，正面印有元器件图形符号及相应的连线，反面为印刷线路，并焊好相关的元器件等，维修方便，可采用优质镀锌柱子完成电路电源供应（尺寸：132x88x21mm）。配置实验所需的稳压电源（配置不能少于±5V/0.5A，±12V/0.5A、+24V/2A，均带灯指示及短路保护，提供标准面包板及2号插座接口，全部数字化设计，具有通信接口，具有短路保护且自动恢复。提供8路电平检测模块，8路电平输出模块带灯指示。提供实验指导书等教学资源配置，导线分不同颜色。数字电路的模块4块，其中1块为基本模块采用CPLD设计，设置有单次脉冲和连续脉冲，数码管、555芯片插座及基本元件等电路，能与其他模块配合完成虚拟操作与实验；另外3块为基础实践模块，每个配置5个芯片插座（3个14脚，2个16脚），每个芯片插座根据实验需要来放不同的芯片。
