1.基于 TI OMAP-L138(定点/浮点 DSP C674x + ARM9) + Xilinx Spartan-6 FPGA 处理器。其中 DSP+ARM 双核主频 456MHz,高达 3648MIPS 和 2746MFLOPS 的运算能力;

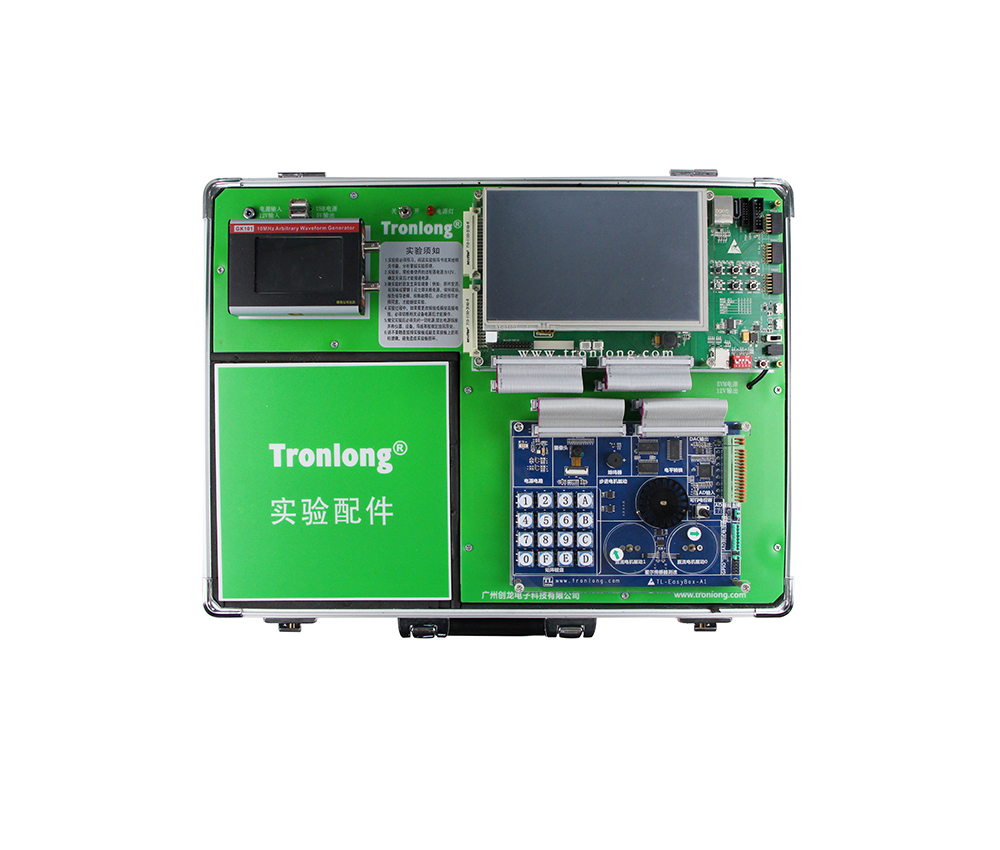

2.可拆式新型实验箱,使用灵活,性价比高。由核心板、实验开发底板、实验拓展板、触摸屏、仿真器、3 寸全功能触摸彩屏信号源及相关实验配件组成;

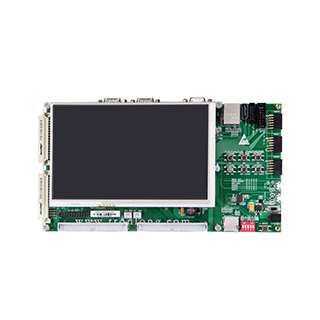

3.实验主板标配 7 寸可触摸电阻屏,支持 RS232、RS485、VGA、SD、SATA、USB、USB OTG、RTC、EMIF、uPP、I2C、PMOD、以太网口、音频输入输出接口等接口;

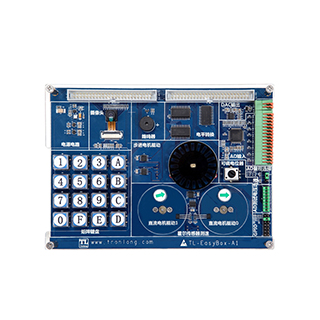

4.实验拓展板支持:步进电机、直流电机(配霍尔传感器)、4*4 矩阵键盘、200 万 C MOS 数字摄像头、蜂鸣器、8 路 16 位 200K 采样率 ADC 输入、10 位 1.21M DAC 输出
5.实验拓展板上支持安装可拆卸亚克力保护板,保护实验电路;
6.DSP+ARM+FPGA 三核工业级核心板,尺寸仅 66mm*38.6mm,采用精密工业级 B2B 连接器,可用于科学研究、毕业设计、电子竞赛、产品开发使用;
7.不仅提供面向教学的实验资源,而且提供工程应用上的开发例程;
8.适用于图像处理、音频处理、信号处理、通信、测控、自动化等教学领域。
2.可拆式新型实验箱,使用灵活,性价比高。由核心板、实验开发底板、实验拓展板、触摸屏、仿真器、3 寸全功能触摸彩屏信号源及相关实验配件组成;
3.实验主板标配 7 寸可触摸电阻屏,支持 RS232、RS485、VGA、SD、SATA、USB、USB OTG、RTC、EMIF、uPP、I2C、PMOD、以太网口、音频输入输出接口等接口;
4.实验拓展板支持:步进电机、直流电机(配霍尔传感器)、4*4 矩阵键盘、200 万 C MOS 数字摄像头、蜂鸣器、8 路 16 位 200K 采样率 ADC 输入、10 位 1.21M DAC 输出
5.实验拓展板上支持安装可拆卸亚克力保护板,保护实验电路;
6.DSP+ARM+FPGA 三核工业级核心板,尺寸仅 66mm*38.6mm,采用精密工业级 B2B 连接器,可用于科学研究、毕业设计、电子竞赛、产品开发使用;
7.不仅提供面向教学的实验资源,而且提供工程应用上的开发例程;
8.适用于图像处理、音频处理、信号处理、通信、测控、自动化等教学领域。
CPU:TI OMAP-L138,浮点/定点 DSP C674x+ARM9 处理器,双核主频 456MHz
Xilinx Spartan-6 XC6SLX9/16/25/45 FPGA
ROM:OMAP-L138 端:128/256/512MByte NAND FLASH
Spartan-6 端:64Mbit SPI FLASH
RAM :OMAP-L138 端:128/256MByte DDR2
EEPROM:1x AT24C02,256Byte
B2B Connector:2x 80pin 公座B2B,2x 80pin 母座B2B,间距 0.5mm,共 320pin
IO:2x 25pin IDC3 简易牛角座,间距 2.54mm,EMIFA 拓展信号
2x 25pin IDC3 简易牛角座,间距 2.54mm,FPGA GPIO 拓展信号
2x 12pin 排针,间距 2.54mm,含 McASP、GPIO 等拓展信号
3x 12pin PMOD 座,FPGA GPIO 拓展信号
2x 48pin 欧式公座连接器,FPGA GPIO 拓展信号
LED:2x 供电指示灯(底板 1 个,核心板 1 个)
5x 可编程指示灯(底板 3 个,核心板 2 个)
5x 可编程指示灯(底板 3 个,核心板 2 个)
KEY:1x 系统复位按键
3x 可编程输入按键(含 1 个非屏蔽中断按键)
3x 可编程输入按键
JTAG:1x 14pin TI Rev B JTAG 接口,间距 2.54mm
1x 14pin FPGA JTAG 接口,间距 2.0mm
LCD:1x LCD 触摸屏接口
BOOT SET:1x 5bit 启动方式选择拨码开关
SD:1x Micro SD 卡接口
RTC:1x CR2032,3V 可充电 RTC
SATA:1x 7pin SATA 硬盘接口
Ethernet:1x RJ45 以太网口,10/100M 自适应
USB:1x Micro USB 2.0 OTG 接口;4x USB 1.1 HOST 接口
UART :OMAP-L138 端:1X RS232 串口,DB9 接口;1X RS485 串口,绿色端子(RS485和 RS232 复用);1 X 调试串口,Micro USB 接口;Spartan-6 端:1x RS232 串口,DB9 接口
SWITCH:1x 电源拨码开关
POWER:1x12V 2A 直流输入 DC417 电源接口,外径 4.4mm,内径 1.65mm
2x 2pin 白色端子座,间距 2.54mm,提供 3.3V 和 5V 电源
Xilinx Spartan-6 XC6SLX9/16/25/45 FPGA
ROM:OMAP-L138 端:128/256/512MByte NAND FLASH
Spartan-6 端:64Mbit SPI FLASH
RAM :OMAP-L138 端:128/256MByte DDR2
EEPROM:1x AT24C02,256Byte
B2B Connector:2x 80pin 公座B2B,2x 80pin 母座B2B,间距 0.5mm,共 320pin
IO:2x 25pin IDC3 简易牛角座,间距 2.54mm,EMIFA 拓展信号
2x 25pin IDC3 简易牛角座,间距 2.54mm,FPGA GPIO 拓展信号
2x 12pin 排针,间距 2.54mm,含 McASP、GPIO 等拓展信号
3x 12pin PMOD 座,FPGA GPIO 拓展信号
2x 48pin 欧式公座连接器,FPGA GPIO 拓展信号
LED:2x 供电指示灯(底板 1 个,核心板 1 个)
5x 可编程指示灯(底板 3 个,核心板 2 个)
5x 可编程指示灯(底板 3 个,核心板 2 个)
KEY:1x 系统复位按键
3x 可编程输入按键(含 1 个非屏蔽中断按键)
3x 可编程输入按键
JTAG:1x 14pin TI Rev B JTAG 接口,间距 2.54mm
1x 14pin FPGA JTAG 接口,间距 2.0mm
LCD:1x LCD 触摸屏接口
BOOT SET:1x 5bit 启动方式选择拨码开关
SD:1x Micro SD 卡接口
RTC:1x CR2032,3V 可充电 RTC
SATA:1x 7pin SATA 硬盘接口
Ethernet:1x RJ45 以太网口,10/100M 自适应
USB:1x Micro USB 2.0 OTG 接口;4x USB 1.1 HOST 接口
UART :OMAP-L138 端:1X RS232 串口,DB9 接口;1X RS485 串口,绿色端子(RS485和 RS232 复用);1 X 调试串口,Micro USB 接口;Spartan-6 端:1x RS232 串口,DB9 接口
SWITCH:1x 电源拨码开关
POWER:1x12V 2A 直流输入 DC417 电源接口,外径 4.4mm,内径 1.65mm
2x 2pin 白色端子座,间距 2.54mm,提供 3.3V 和 5V 电源
ARM 端软件支持裸机、Linux 操作系统(Linux-3.3、Linux-2.6.37、Linux-2.6.33)
DSP 端软件支持裸机、SYS/BIOS 操作系统
CCS 版本号:CCS5.5
图形界面开发工具:Qt
双核通信组件支持:SysLink、DSPLINK
软件开发套件提供:MCSDK、DVSDK
ISE 版本号:ISE 14.7
教学实验主要包括:
1.ARM 实验环境搭建与 Linux 开发基础
2.系统移植开发实验
3.Linux 设备驱动程序开发实验
4.基于 CCS 的 ARM 基础外设实验
5.Linux Qt 图形界面开发入门实验
6.DSP 实验环境搭建与 CCS 开发基础
7.DSP 基础外设实验
8.语音类实验
9.DSP 算法实验
10.图像类实验
11.视频类实验
12.FPGA 实验环境搭建与 ISE 开发基础
13.FPGA 基础外设实验
14.ARM 与 DSP 双核通信实验
15.DSP 与 FPGA 双核通信实验
16.ARM、DSP 与 FPGA 三核通信实验
DSP 端软件支持裸机、SYS/BIOS 操作系统
CCS 版本号:CCS5.5
图形界面开发工具:Qt
双核通信组件支持:SysLink、DSPLINK
软件开发套件提供:MCSDK、DVSDK
ISE 版本号:ISE 14.7
教学实验主要包括:
1.ARM 实验环境搭建与 Linux 开发基础
2.系统移植开发实验
3.Linux 设备驱动程序开发实验
4.基于 CCS 的 ARM 基础外设实验
5.Linux Qt 图形界面开发入门实验
6.DSP 实验环境搭建与 CCS 开发基础
7.DSP 基础外设实验
8.语音类实验
9.DSP 算法实验
10.图像类实验
11.视频类实验
12.FPGA 实验环境搭建与 ISE 开发基础
13.FPGA 基础外设实验
14.ARM 与 DSP 双核通信实验
15.DSP 与 FPGA 双核通信实验
16.ARM、DSP 与 FPGA 三核通信实验
